четвъртък, 18 юни 2009 г.

Почивка в средата на седмицата

Във фирмата в която работя решихме да направим кратка почивка в средата на седмицата и да посетим язовир Цонево за една нощувка. Избрахме къща "Аспа" в с. Аспарухово. Най-хубавото беше, че имах възможност да опъна антени и да се порадвам малко на портативната работа.



Опънах набързо антените. Избрах само диполите за 14 и 50MHz, поради това, че не бях със собствен транспорт и имаше все пак ограничение за багажа. На 6м предната вечер имаше отлично прохождение и разчитах тази вечер да има отново.





Бях атракция за колегите, естествено направих и демонстрация на това интересно хоби :)




Ето и техниката в по-близък план:




Резултата:
PA на 50MHz
PY2, ZP6, VR2 на 14MHz

Най-добри резултати се получиха на масата с лъжица, вилица и чаша в ръка!

сряда, 17 юни 2009 г.

LZ0SMN UHF Repeater

На 8 май 2009 година излезе лицензията за UHF репитера LZ0SMN.


С това стартира подготовката за монтирането на репитера, който ще работи от Шуменското плато от надморска височина около 500 метра.

UHF репитрите са дарени от фирма "Интегра-А" на БРФЛ, която пък реши репитера да работи от района на гр.Шумен.

Първите няколко дни репитера работи пробно от моя офис с цел запознаване с репитера и проверка на възможностите му, както и подготовка за монтаж на постоянната позиция на шуменското плато.

Решихме репитера да бъде монтиран в метално табло и разположен на жере с височина около 27 метра, с цел минимум загуби по фидера. За антена беше избрана моята Diamond X-510. За гръмозащите се спряхме на предлаганите от Инмак 2000 - SP N-male-N-female. Отново за минимизация на загубите, гръмозащитата е монтирана непосредствено на изходния антенен конектор на репитера. За сигурната работа на гръмозащитата свързахме металната конструкция на жерето към гръмозащитата, а от там и към корпуса на репитера и металния шкаф с помоща на 6 кв. мм меден кабел.

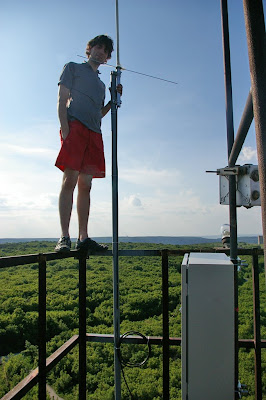

Снимки от монтажа на позицията:










Специални благодарности на колегите от Vesuvius Streamline и IService - Шумен за оказаното съдействие при монтажа, както и на 3S СОТ Шумен за охраната на репитера!

Параметри на репитера:
Изходна честота: 438.700 (репитера предава на тази честота)
Входна честота: 431.100 (репитера приема на тази честота)
Шифт: -7.600
Изходна мощност: 15W
CTCSS: няма (при необходимост се включва 91.5Hz)

Антена: Diamond X-510
Фидер: RG-213, 6 метра.
Захранване: 220 волта
Резервно захранване: за сега няма.

събота, 24 януари 2009 г.

Стари QSL картички

Почти на никой не съм споменавал, но майка ми е била радиолюбителка преди доста години. От известно време насам имам намерение да изнасям радио шака на тавана и днес дойде време да започна разчистването. В прашните кашони намерих един куп пощенски картички а между тях беше голямата изненада за мен - няколко стари QSL картички. Разбира се, вниманието първо ми привлякоха LZ картичките. Две от тях са SWL QSL от LZ1K-46 - Жоро от Нова Загора. С помоща на Андреан LZ5AN веднага намерих кой е това и се оказа LZ1NE.
Картичките са от февруари 1963 година, майка ми е била на 19 години тогава.

А ето и картичките:








LZ1KBI, QTH: Пирдоп




YU5FEF, QTH: Prilep



На фона на едноцветните български и югославски картички, голямо впечатление правят цветните руски картички с много добър печат.

UB5KMI, QTH: Кировоград




UB5KAA, QTH: Киев




И отново
UB5KMI, QTH: Кировоград

петък, 5 декември 2008 г.

Yaesu FT-920

Ъпгрейд в шака:







четвъртък, 20 ноември 2008 г.

Happy Birthday ISS!

Честит рожден ден ISS!

ISS - International Spase Station или на български МКС - международна космическа станция.

Точно днес, 20 ноември, международната космическа станция навършва 10 години.
За да не преписвам излишно вече написани неща, много неща има във Wikipedia, както и в amsat.org - раздела за любителското радио на ISS.


сряда, 19 ноември 2008 г.

Google LIFE

Google заедно със списание LIFE пуснаха фотоархив с много снимки от различни години. Направи ми огромно впечатление, как най-важните събития в различните десетилетия на миналия век се отразяват на тематиката на снимките.

А може би по-добре всеки да разгледа сам:
http://images.google.com/hosted/life
Снимки свързани с радиото


неделя, 16 ноември 2008 г.

ISD2560 Voice Keyer

По време на SSB контести се налага много викане на CQ. Тази част от контеста може много лесно да се автоматизира с използването на voice keyer на базата на ISD2560. Това е чип за запис на глас до 60с. и честота на дискретизация 8kHz - напълно достатъчно като качество.

Първоначалния проект беше започнат още преди една година, малко преди LZDX 2007 контест. Тогава захванах да повтарям проекта на Serge VE2HLS. Проекта се намира тук.
Искаше ми се да мина без микроконтролер - не ми трябваха 3 гласови записа, а само един. Поради липса на време обаче, не можах да се справя с управлението на чипа и контеста мина без "папагала", а проекта беше зарязан за почти 1 година.
Тези дни, в плана за подготовка за LZDX 2008 влезе и оживяването и довършването на "папагала". Практически се отказах от идеята на Serge микрофонния сигнал да минава изцяло през чипа преди да стигне радиото. Имаше и някакви проблеми с наводки в записа.
В крайна сметка реших да оставя отделен електретен микрофон за запис на повикването, а готовия запис да се вмъква паралелно с другия микрофон. Това трябва да се има впредвид когато се работи с устройството тъй като по време на повикванията е възможно да влиза локален микрофонен QRM :)
Остана само една задачка - да се измисли прост начин за управление без използването на микроконтролер.
Устройството има ключ за избор на запис и възпроизвеждане. Режима на запис се използва еднократно за създаване на повикването, през останалото време се работи в режим на възпроизвеждане. Освен този ключ има и 2 бутона. Единия служи за спиране и пускане на възпроизвеждането(play/stop), а другия за връщане към началото (rew). В този си вид обаче тези бутони не ми вършеха работа. Трябваше всеки път да натискам rew и след това play/stop. Ако пропуснех rew бутона - започваше възпроизвеждане на следващия запис (чипа поддържа множество записи с обща продължителност 60с., като автоматично спира след края на всеки запис и не се връща в началото).
Наложи се използването на елементарна схемичка включваща в себе си D2-R6-R11-C12 и Q2. Нейната цел е, след като се натисне бутона за превъртане rew, автоматично да се подаде сигнал play. Така бутоните получиха новите си имена "rew&play" и втория "play/stop".

Ето и съвсем кратко описание как се работи:
Режим запис:
"Rew&play" превърта към началото и започва записа. След като се запише повикването, записа се спира с "Play/stop"

Режим възпроизвеждане:
"Rew&play" започва повикването винаги от началото.
"play/stop" спира повикването. Внимание: ако повикването само е стигнало своя край, ще започне възпроизвеждане на следващото съобщение в чипа.

"Папагала" има два изхода към трансивъра. Единия е PTT изхода за управление, а втория е НЧ сигнала. Неговото ниво се регулира от R9.

В момента устройството е почти събрано, като тестовете минаха успешно за сега. До началото на LZDX 2008 остава само да довърша окончателното затваряне в кутийката.
Надявам се, че не съм допуснал някоя грешка в рисуването на схемата.

Схемата можете да изтеглите в pdf формат от тук.

ISD2560 документация в pdf формат.
